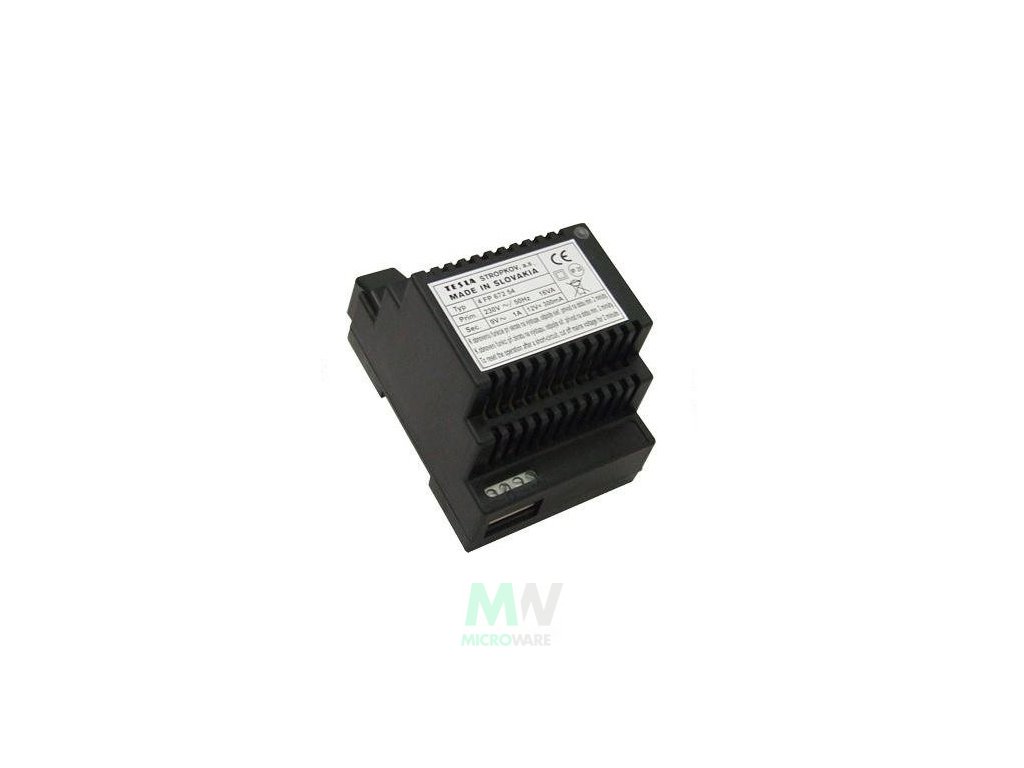

Tesla 4FP 672 55 napájecí zdroj pro analogové interkomové systémy 4+n montáž na DIN lištu

Detailní popis produktu

4FP 672 55 od společnosti Tesla je napájecí zdroj pro analogové interkomové systémy 4+n. Je určen pro klasická vícevodičová komunikační zařízení napájená ze sítě 230 V / 50 Hz a lze jej montovat na DIN lištu.

Jednotka zajišťuje napájecí obvody pro mikrofonní zesilovače v domácích telefonních přístrojích a dvoutónový generátor s možností nastavení úrovně výstupního signálu pomocí rezistorového trimru RP1. V případě zkratu na výstupech nebo dlouhodobého přetížení ochranné prvky přeruší napájecí obvody, což je signalizováno zhasnutím indikační LED nebo výrazným poklesem její svítivosti. Po odstranění závady musí být napájecí zdroj odpojen alespoň na 2 minuty, než se po opětovném připojení k síti obnoví provoz.

Klíčové vlastnosti

• Napájecí zdroj pro systémy 4+n určený pro analogové interkomové instalace s elektronickým vyzváněním.
• Samostatné výstupy poskytují 9V AC / 1A a 12V DC / 0,3 A, s galvanicky izolovanými výstupními napětími.
• Dvoutónový vyzváněcí signál je integrován pro audio systémy bez bzučáku.
• Ochranná funkce odpojí napájecí obvody v případě zkratu nebo dlouhodobého přetížení.
• Trimr RP1 slouží k nastavení úrovně výstupního signálu.
• Montáž na DIN lištu umožňuje instalaci na eurolištu.

Kompatibilita

Napájecí zdroj je určen pro modely DT 4FP 210 52 - 55, 4FP 210 37 - 39, 4FP 211 02 a 4FP 211 22. Patří do vícevodičových domovních komunikačních systémů 4+n napájených z 230 V / 50 Hz. Je vhodný pro audio systémy s elektronickým vyzváněním a bez bzučáku.

Příslušenství

• RP1 — rezistorový trimr — slouží k nastavení úrovně výstupního signálu.

Obsah balení

• Inštalačný návod (.pdf)
• Vyhlásenie o zhode (.pdf)
• Prehľad napájačov (.pdf)

Varianty a související produkty

• 4FP67239, -40, 4FP67218 — náhradní modely — tento napájecí zdroj nahrazuje tyto verze.
